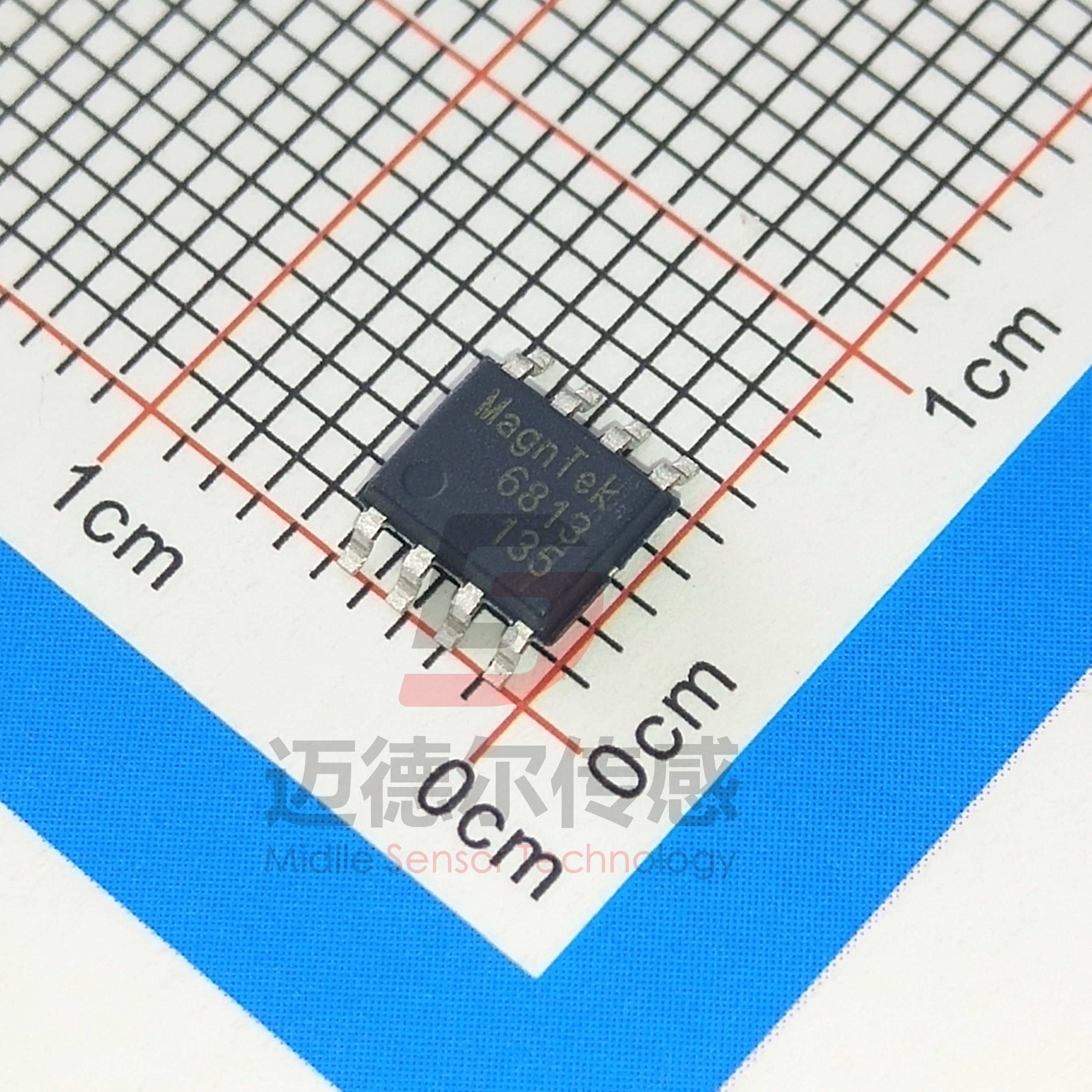

MT6813是MagnTek推出的第二代角度編碼器芯片， 基于各向異性磁阻（AMR）技術和專有的信號處理技術實現0~360°的絕對角度測量。該芯片由一對AMR惠斯通電橋和信號處理ASIC電路組成。隨著平行于芯片表面的磁場的旋轉，芯片會輸出相應的經過編碼的角度信號，同時用戶還可以通過I2C/SPI接口讀取芯片內部計算的角度數據。相比于傳統霍爾傳感器，AMR角度傳感器由于工作在飽和區，降低了對磁場的要求，客戶安裝更容易。MT6813提供SOP-8和QFN-16封裝，廣泛適用于各類電機位置反饋控制、轉動控制等消費和工業領域。

特征：

- 基于AMR技術，提供0~360°的絕對角度測量

- 工作電壓3.3~5.0V

- 工作溫度-40℃~125℃

- 線性度偏差典型值<±1.2°，全溫度范圍內<±2.0°

- 提供標準I2C、3線或4線SPI接口讀取芯片內部14位角度數據

- 軌到軌的模擬線性輸出（12位數模轉換器）

- 提供9~12位PWM輸出

- 支持最多5次的在線零點編程

應用：

光學編碼器的更換

舵機控制

機器人控制

工業設備轉動控制

無刷直流電機換向

電動工具

360度位置檢測

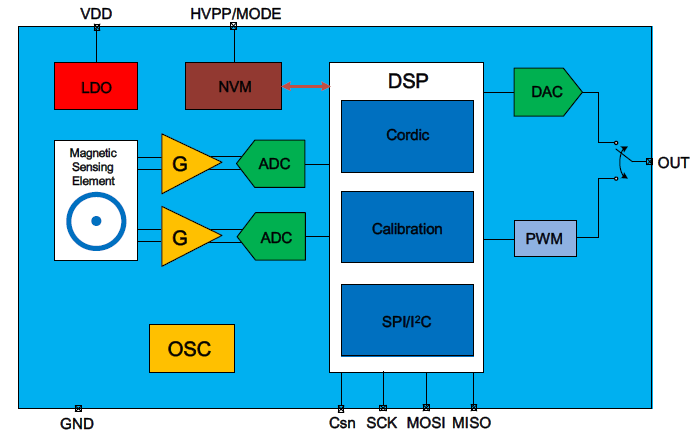

原理框圖：
